户外高压隔离开关普通型HGW9-15/400A





一、用途
     HGW9型户外高压隔离开关是单相交流50Hz高压开关设备，用于额定电压为10kV-15KV电力系统中，作为有电压无负荷的情况下接通或隔离电源之用。本隔离开关用绝缘钩棒进行操作。

二、型号含义

三、使用环境
a、海拔高度不超过1000米；
b、周围空气温度：上限+40℃，下限一般地区-30℃高寒地区-40℃；
c、风压不超过700Pa（相当于风速34m/s）；
d、地震烈度不超过8度；
e、无频繁剧烈震动场所；
f、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。防污型适用于重污秽地区，但不应有引起火灾及爆炸物质。

四、结构和工作原理
     HGW9型户外高压隔离开关为单相式结构，每相由底架、支柱绝缘体、闸刀、触头等部分组成。闸刀侧面有调节接触压力的螺丝和压紧用的弹簧，上端装有固定拉扣和其相连的自锁装置，供绝缘钩棒进行分合闸之用。
本系列产品在结构上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。

五、隔离开关的安装
    HGW9型户外高压隔离开关一般采用倒装方式，也可以垂直或倾斜安装（动触头在下方），用M12D的螺栓将底架固定在横担上合适的位置，应方便在地面上用令克棒钩拉及合上闸刀，并确保操作时底架不会松动。进线应接到静触头侧，出线应接到动触头侧，三相开关之间应保持适当的距离，以免短路。

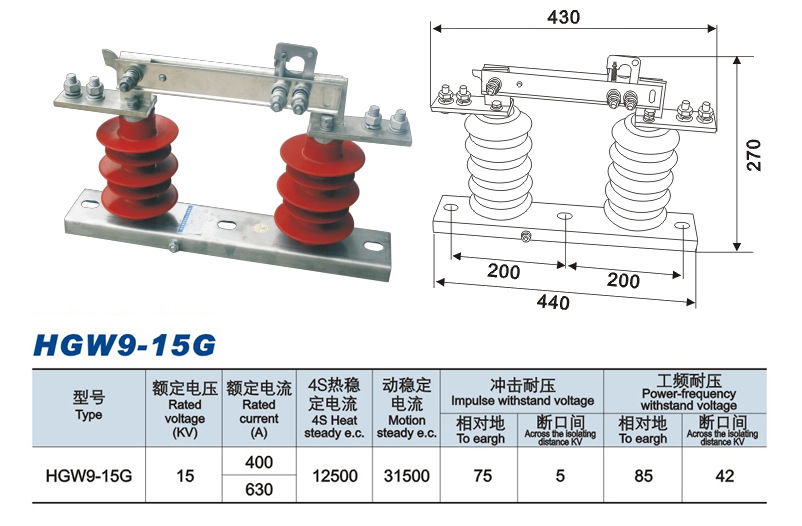

六、外形尺寸

GW9-12/200A GW9-12/400A GW9-12/600A GW9-12/630A GW9-12/1000A GW9-12/1250A

HGW9-12/200A HGW9-12/400A HGW9-12/600A HGW9-12/630A HGW9-12/1000A HGW9-12/1250A GW9-15/200A GW9-15/400A GW9-15/600A GW9-15/630A

HGW9-15/200A HGW9-15/400A HGW9-15/600A HGW9-15/630A
